生態環境監測站

一、生態環境監測站產品簡介

生態環境監測站又稱空氣負氧離子監測站，景區環境監測系統 ，生態環境監測站是用于測量和監測空氣中負氧離子濃度的設備，可以實時監測和記錄負氧離子的變化。

WX-FZ3負氧離子在線監測系統可全天候監測空氣中負氧離子濃度，同時可根據用戶需求擴展監測項目，如：空氣溫度、空氣濕度、PM2.5、PM10、大氣壓力、氧含量、噪聲、風速、風向等氣象要素；模塊化結構設計，傳感器都可以單獨替換，配備專業安裝支架，現場可通過LED屏幕直接讀取數據，亦可遠程云平臺/WEB/微信公眾號實時查看數據，后期運營維護方便。

二、應用范圍

旅游景區、生態莊園、濕地公園、瀑布公園、森林公園、自然保護區、售樓處、學校

三、技術參數

1、風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2、風向：測量原理超聲波，0～360°（±2°）分辨率1°；

3、空氣溫度：測量原理二極管結電壓法，-40-60℃（±0.3℃）分辨率0.01°；（北京市氣象局校準證書）

4、空氣濕度：測量原理電容式，0-100%RH（±0.3%RH）分辨率0.1%RH；（北京市氣象局校準證書）

5、大氣壓力：測量原理壓阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市氣象局校準證書）

6、PM2.5：測量原理光散射，0-1000ug/m3（±10%）分辨率1ug/m3

7、PM10：測量原理光散射，0-1000ug/m3（±10%）分辨率1ug/m3

8、噪聲：測量原理電容式，30-120dB（±1.5dB）分辨率0.1db

9、負氧離子：測量原理圓筒式電極吸入式，0-10萬個/m3（±10%）分辨率1個/m3

10、氧含量：測量原理電化學，0～100%uol（±3%uol）分辨率0.1%

11、數據存儲：可存儲一年的原始監測數據；

12、數據傳輸：GPRS/4G/光纖

13、功耗：150w

14、供電方式：220V市電、太陽能（選配）

15、工作環境：溫度-20℃-55℃，濕度0%-100%

16、屏幕：2m*1米，由36塊P10單紅單元板拼接而成，單元板尺寸32cm*16cm

17、立桿：碳鋼雙立柱，每根立柱由2根1.5米立桿法蘭盤對接而成，可耐受15級強臺風

四、產品特點

1、集成度高，方案靈活：系統可集成負氧離子、空氣溫度、空氣濕度、PM2.5、PM10、大氣壓力、氧含量、噪聲、風速、風向

2、系統穩定：已合作上千家公園景區，后臺運行穩定，免維護，故障率低

3、多種傳輸：可根據現場網絡情況定制傳輸方式，2G/4G/光纖

4、支持擴展：支持傳感器擴展，485接口、modbus協議傳感器都可以直接使用

5、顯示方案多樣：可根據現場需求，選用點對點、點對多、多對點的LED屏幕數據顯示方案

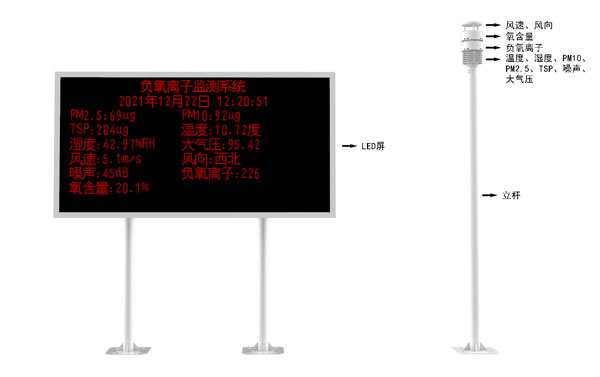

五、產品結構圖

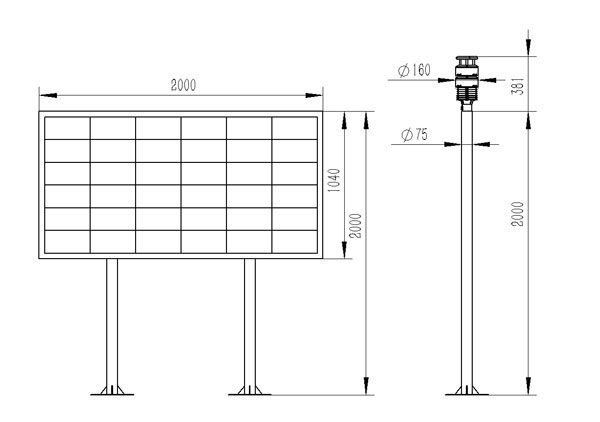

六、產品尺寸圖

七、云平臺介紹

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2、支持多帳號、多設備登錄

3、支持實時數據展示與歷史數據展示儀表板

4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5、支持短信報警及閾值設置

6、支持地圖顯示、查看設備信息。

7、支持數據曲線分析

8、支持數據導出表格形式

9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10、支持數據后處理功能

11、支持外置運行javascript腳本
